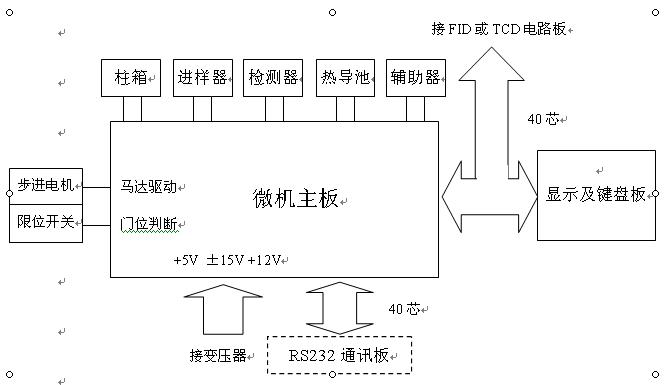

åœ–為微機系統(tÇ’ng)組成示意圖
（2）靈活的進樣系統，滿足各種分析要求
儀器可同時安裝多達三個進樣器，根據分析要求，儀器可選擇最佳進樣器組合，且各單元可獨立控溫，進樣器拆裝簡單。
（3）單填充柱/雙填充柱進樣器：
可實現填充柱柱頭進樣方式，適用多種色譜柱；增加6通閥進行氣體進樣分析；在填充柱進樣器中使用連接件，可簡便地完成0.53寬口徑毛細管柱分析。
（4）提供2種毛細管柱進樣系統，均適用于各種規格的毛細管柱：
a) 專用毛細管柱進樣器，具有隔膜吹掃和背壓閥分流調節。
b) 專用毛細管柱分流/不分流進樣器，獨立載氣流路和尾吹氣流路，具有隔膜吹掃和背壓閥分流調節，進口清洗電磁閥，通過編制時間程序來實現毛細管柱分流/不分流進樣。
（5）高靈敏度、高穩定性檢測器
儀器可同時安裝多達三個檢測器，如FID、TCD、ECD檢測器等。根據不同的分析應用采用不同的組合，能方便的實現檢測器的串聯和并聯工作。
新型的FID具有更低的檢測限，可方便地進行噴口和離子收集極的拆卸、清洗，精確固定的發射極安裝結構確保每臺儀器性能的高度一致。
高靈敏度TCD采用高阻值錸鎢絲，可選配多倍電子放大電路板，靈敏度最高可達10000mV?mL/mg，獨特的空氣隔熱保溫結構使TCD具有更高的穩定性。
調制脈沖式ECD恒流源，靈敏度、電流選擇微機化。
（6）高精度雙重穩定氣路
載氣流路采用穩壓閥及穩流閥雙重穩定設計；空氣和氫氣流路采用穩壓閥加針形閥的穩定調節模式，穩流閥和針形閥均采用數字刻度式旋鈕，具有高精度、重復性好、可靠性高且流量調節方便直觀。
（7）高性能大容量柱箱
大容量柱箱可方便安裝且能同時容納毛細管柱和雙填充柱；柱箱具有快速加熱和快速降溫即自動后開門機構，且可實現準室溫控制，柱箱程序升溫5階6平臺。
（8）多樣免費附件，安裝無憂
儀器提供初次安裝使用的全套附件，如凈化器、外氣路管、扳手工具、注射針和各類接頭，用戶僅須準備氣源即可。以上附件也無須另外付費。
（9）豐富的數據處理系統，讓您自由選擇
a) 內置式的數據采集板，使用工作站軟件在電腦上進行基流監視、單柱補償、色譜數據處理；
b) 采用完全獨立的雙通道外置式數據采集盒和智能化軟件組成的色譜工作站，無論是浮置信號或?qū)Φ匦盘柧赏瑫r快速采集和精確色譜數據處理；
c) RS232通訊板及軟件，和工作站相連實現與主機進行雙向通訊和反控，即在一臺電腦上完成溫度、檢測器參數設置和監視，以及數據處理參數的設定；
d) 獨特的色譜仿真軟件，在電腦上模擬尋找色譜最佳操作條件，提供色譜仿真教學和培訓、色譜知識庫等。

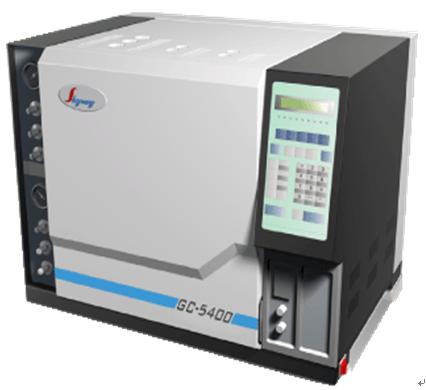

以上是我公司目前生產的GC5400型氣相色譜儀外觀圖，它由氣路系統、進樣系統、柱系統、檢測系統、數據處理和控制系統組成。
進樣系統：分為填充柱進樣和毛細管進樣、毛細管分流不分流進樣。
